Hará un par de décadas, cuando un coche fallaba, el mecánico tenía que basarse en su intuición, en el ruido metálico bajo el capó o en el olor del escape para diagnosticar el problema. Hoy en día, tu coche es una red de ordenadores rodante. Cada vez que se enciende la luz de Check Engine (Revisar Motor), no necesitas gastar $100 dólares instantáneos en el concesionario solo para que «te lean el ordenador»: puedes hacerlo tú mismo en la entrada de tu casa.
Bienvenido a la Guía Definitiva paso a paso del Escáner OBD2. Da igual si compraste un adaptador Bluetooth de $15 dólares en Amazon o un escáner bidireccional profesional con pantalla táctil; el procedimiento estándar para comunicarte con el cerebro de tu vehículo (la ECU) es exactamente el mismo.
1. ¿Qué es exactamente el OBD2 y dónde se esconde?
OBD2 significa On-Board Diagnostics, Segunda Generación. Es un lenguaje universal y un puerto estandarizado de 16 pines que llevan todos los coches fabricados a partir de 1996 en EE. UU. (y a partir de ~2001 en Europa y América Latina). Su función es monitorizar en tiempo real el comportamiento del motor, la transmisión, y las emisiones.
El primer reto: Encontrar el Puerto DLC (Data Link Connector).
Por ley, el puerto no puede estar a más de 60 centímetros del volante. Si te agachas con una linterna cerca de los pedales en el lado del conductor, lo verás mirando hacia el suelo o escondido detrás de una solapa de plástico bajo la caja de fusibles. Tiene forma de trapecio.
2. Paso a paso: La conexión al cerebro del coche
Sigue estas instrucciones al pie de la letra para evitar colapsar los módulos de red (Bus CAN) del coche:
- Súbete al coche y cierra las puertas: Apaga la radio, el aire acondicionado y cualquier accesorio poderoso. Deja la llave de ignición en tu bolsillo o en el asiento; no la metas aún.

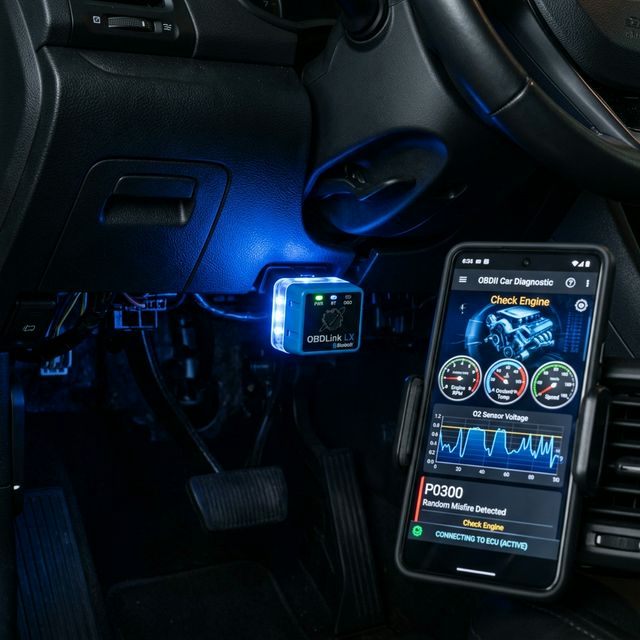

- Enchufa el Escáner: Conecta físicamente el escáner OBD2 al puerto de 16 pines que encontraste. Si es Bluetooth (como el famoso ELM327), verás que enciende una lucecita roja o azul, indicando que está recibiendo energía estática del coche.
- Da Contacto (Llave en posición ON/RUN): Introduce la llave y gírala dos «clics» hacia adelante, hasta la última posición justo antes de que el motor de arranque suene. El tablero debe iluminarse como un árbol de Navidad, pero el motor NO debe estar encendido (girando) en este momento. Si tienes botón Start/Stop, púlsalo dos veces sin pisar el freno.
- Vincula la aplicación (Solo para Bluetooth/Wi-Fi): Abre tu aplicación de escaneo en el móvil (como Torque Pro, Car Scanner o BlueDriver), ve a opciones y conecta el Bluetooth. Verás cómo empiezan a leerse los protocolos ISO.
3. Descifrando el Código «Matrix»: Leyendo Averías (DTC)
Una vez enlazado, pulsa el botón que diga «Leer Códigos» o «Diagnóstico» (DTCs – Diagnostic Trouble Codes). Tras unos 10 segundos de escaneo a la centralita, si tu luz de Check Engine estaba encendida, el escáner vomitará un código alfanumérico. ¿Pero qué diablos significa P0300 o P0171? Aquí tienes la clave para leerlos como un ingeniero automotriz:
- 🔥 La primera letra dice el sistema:
– P (Powertrain): Motor y Transmisión (lo más crítico e importante).
– B (Body): Carrocería (Airbags, aire acondicionado, puertas).
– C (Chassis): Chasis (ABS, Sistemas de frenado y tracción).
– U (Network): Problemas de comunicación electrónica (cables y red). - 🔢 El primer número: Si es «0», es un código genérico universal. Si es «1», es un código inventado por el fabricante de tu marca específica.
- 📊 El segundo número: Dice en qué subsistema del motor está fallando (Ej: El «3» significa sistema de encendido/chispa).
Ejemplo práctico: Un famoso P0171 significa «Mezcla pobre de combustible en Banco 1». Te está diciendo claramente: «Hermano, está entrando demasiado aire al motor y muy poca gasolina». Podría ser un sensor de flujo de masa de aire (MAF) sucio o una pequeña manguera rota.
4. Advertencia de Oro: Borrar Códigos NO arregla el coche
Todo escáner tiene un jugoso botón que dice «Borrar / Erase / Clear Codes». Si pulsas ese botón, la luz del tablero desaparecerá instantáneamente y sentirás una paz transitoria. Sin embargo, no has reparado nada, solo has encendido el «modo avión» de la advertencia.
Cuando borras los códigos, también reinicias los Monitores de Preparación de Emisiones de la computadora. Esto significa que si vas al día siguiente a pasar la prueba de humos (ITV o Smog Check), fallarás automáticamente porque el sistema de diagnóstico figurará como «No listo» (Not Ready). El coche necesita al menos 3 días de ciclo de conducción mixto para volver a encender la luz de aviso y probar que la fuga aún está ahí.
Usa el escáner así: Lee el código, toma captura con el móvil, investiga (a menudo aquí en Industriamotores), reemplaza la pieza dañada, y luego y solo luego, usa el escáner para borrar el código e indicarle al coche que el paciente tiene un corazón artificial nuevo.
5. La Magia Real: El Live Data (Datos en Vivo)
Si alguna vez sientes que al coche le falta potencia pero NO sale aviso de error, el botón de Live Data es tu mejor amigo. Los escáneres te permiten ver qué siente el motor mientras ruedas: los grados y voltaje de oxígeno, si los inyectores se quedan abiertos más milisegundos de lo debido (Fuel Trims), o si el termostato miente. Esto diferencia a un aficionado que cambia piezas al azar de un técnico que repara de diagnóstico.
Un pequeño gasto de 20 dólares por el adaptador y la descarga de una app en iOS o Android, elevará tu entendimiento sobre la mecánica a un nivel élite. Y lo mejor: nunca volverás a tragar entero el presupuesto desorbitado de un mecánico mal intencionado.
